Tuotteen perustiedot
- Tuotteen nimi: hitsatut levyankkuripultit / ankkurilevyn ankkuripultit / upotetut pultit levyllä

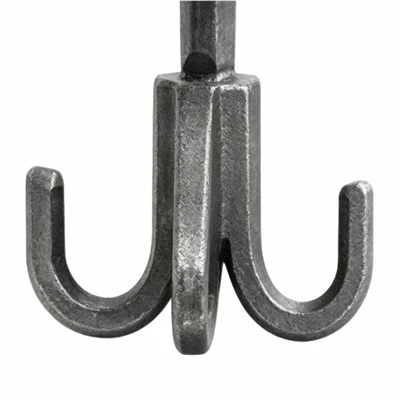

- Aliakset: teräslevyankkurit, hitsatut pohjalevyankkurit, ankkurilevyn pultit, 4-piikkiset / neliölevyankkurit
- Standardit: Pääasiassa räätälöity-; voidaan valmistaa piirustusten tai GB/T 799 mukaan
- Yleiset vahvuusluokat: Arvosana 4.8 / Arvosana 5.8 / Arvosana 8.8
- Yleiset materiaalit:
Varsi: Q235B, Q355B (Q345B), 45# teräs
Pohjalevy: Q235B teräslevy
- Pintakäsittely: Luonnollinen viimeistely, mustatus, sähkösinkitty, kuumasinkitty-(suositeltu ulkona korroosiosuojaukseen)
- Rakenne: Varren toinen pää on kierretty, kun taas toinen pää on hitsattu neliön tai suorakaiteen muotoiseen teräslevyyn; upotettu betoniin vahvan ankkuroinnin muodostamiseksi
Tuotteen tärkeimmät edut
- Hitsattu ankkurilevyrakenne tarjoaa poikkeuksellisen ankkurointilujuuden. Tuotteen pohjassa oleva kiinteä teräslevy lukittuu laajasti betoniin ja tarjoaa paljon paremman vastustuskyvyn ulosvetoa-, kaatumista ja tärinää vastaan verrattuna koukku-tyyppisiin ankkuripultteihin. Se on vakiokomponentti raskaille-laitteille ja korkeille-teräsrakenteille.
- Täyshitsattu rakenne on kestävä ja luotettava. Kierretanko on vahvistettu hitsaamalla teräslevyyn, mikä varmistaa tasaisen kuorman jakautumisen ja kestävyyden ulosvetoa-tai murtumista vastaan, mikä takaa turvallisen ja vakaan pitkäkestoisen-kuormituksen-kuormituksen.
- Tarkka asemointi ja helppo asennus: Esiasennuksen aikana-teräslevy voidaan kiinnittää suoraan muottiin, mikä varmistaa korkean paikannustarkkuuden. Laitteen myöhempää asennusta varten kiinnitä vain mutteri ja aluslevy.
- Korroosionkestävä-ja kestävä, sopii ankariin ympäristöihin. Kuumasinkitys suojaa ruosteelta ja korroosiolta, mikä tekee siitä ihanteellisen ulko-, rannikko-, kosteissa ja kemiallisissa ympäristöissä, mikä takaa pidemmän käyttöiän.
- Mitat ovat täysin muokattavissa. Pultin halkaisija, pituus, teräslevyn mitat ja paksuus voidaan räätälöidä piirustusten mukaan erilaisiin perustustyyppeihin.
Tyypilliset sovellukset
- Raskaat{0}}teräsrakenteet, korkea-teräspylväät ja perustus nostureille ja nostureille
- Suuret työstökoneet, puhaltimet, pumput, kompressorit ja moottorikannat
- Voimansiirtotornit, tuuliturbiinien tornit, torninosturit ja rakennushissien perustukset
- Sillan laakerit, satamakoneet, aurinkopaneelitelineet ja mainostaulut
- Projektit, joilla on erittäin korkeat vaatimukset ankkuroinnin tarkkuudelle, ulosvetovastukselle-ja vakaudelle
Yleisten mittojen taulukko (viite) (yksikkö: mm)
|
Ruuvien tekniset tiedot d |
Piki P |
Tyypillinen langan pituus b |
Tyypilliset pohjalevyn mitat (L×W×T) |
Tyypillinen kokonaispituus L |
|
M12 |
1.75 |
40–50 |
80×80×8 |
300–600 |
|
M16 |
2.0 |
50–60 |
100×100×10 |
400–800 |
|
M20 |
2.5 |
60–70 |
120×120×10 |
500–1000 |
|
M24 |
3.0 |
70–80 |
150×150×12 |
600–1200 |
|
M27 |
3.0 |
80–90 |
160×160×14 |
700–1500 |
|
M30 |
3.5 |
90–100 |
180×180×14 |
800–1500 |
|
M36 |
4.0 |
100–120 |
200×200×16 |
1000–2000 |
|
M42 |
4.5 |
120–140 |
250×250×18 |
1200–2500 |
|
M48 |
5.0 |
140–160 |
300×300×20 |
1500–3000 |
